| Marchio: | Crystro |
| Numero di modello: | CR220129-08 |
| MOQ: | 1pc |
| prezzo: | USD 20~200/pc |
| Tempo di consegna: | 4-5 settimane |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

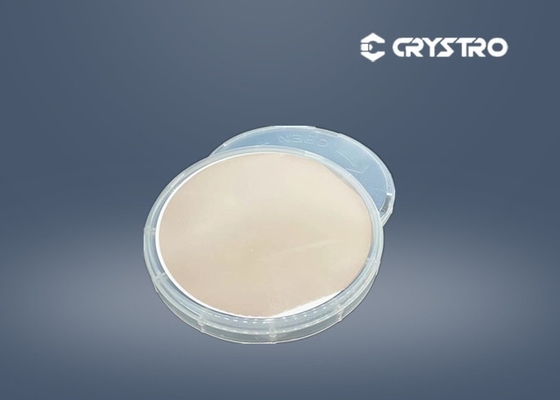

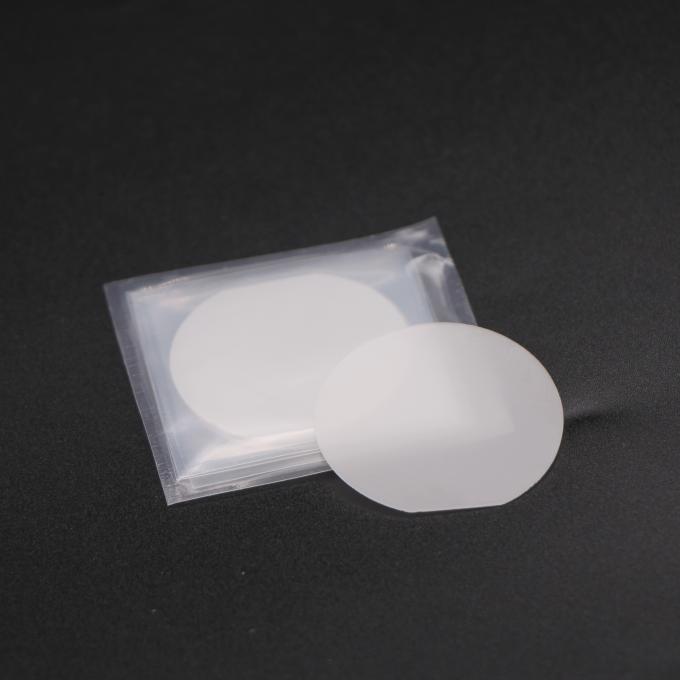

Crystro Niobato di litio di alta qualità LiNbO3 LN
Il niobato di litio (LN), un materiale eccezionale e versatile, ha influenzato la nostra vita quotidiana per decenni:dal consentire comunicazioni ottiche ad alta velocità che formano la spina dorsale di Internet alla realizzazione del filtro a radiofrequenza utilizzato nei nostri telefoni cellulariQuesto materiale di mezzo secolo di età sta attualmente abbracciando una rivoluzione nella fotonica integrata a film sottile LN. Il successo della produzione di film sottili di LN su isolante (LNOI) su scala wafer, di alta qualità,In particolare, le tecnologie di nanotecnologia, accompagnate da scoperte nelle tecniche di nanofabbricazione, hanno reso possibili componenti nanophotonici integrati ad alte prestazioni.
Crystro offre:
Applicazioni di cristalli LiNbO3:
1- Pockels Cellule
2. interruttori Q
3. Modulatori di fase
4. Wafer a onde acustiche di superficie
Proprietà di base del LiNbO3:
| Metodo di crescita | Metodo di Czochralski |
| Struttura cristallina | Sistema trigonale |
| Costante di reticolo | a=b=5,148Å c=13,863 Å |
| Punto di fusione | 1250°C |
| Temperatura di Curie | 1142 °C |
| Densità | 40,64 g/cm3 |
| Durezza di Mohs | 5 |
| Intervallo di trasmissione spettrale | 0.4-2.9um |
| Indice di rifrazione | No=2,286 ne=2,203 (632,8 nm) |
| Coefficiente non lineare | D33 = 34.45, d31=d15=5.95, d22=13.07 (PMV)-1) |
| Coefficiente elettro-ottico | γ13=8.6,γ22 = 3.4,γ33=30.8,γ51=28.0,γ22=6.00 ((pmv-1) |
| Intervallo di trasmissione spettrale | 370 - 5000 nm > 68% (632,8 nm) |
| Coefficiente di espansione termica | A11 = 15,4 x 10-6/k, a33=7,5 x 10-6/k |
| LiNbO3 di grado ottico | Livello SAW LiNbO3 | |
| Orientazione | Taglio X, taglio Z (+/- 0,2°) | Taglio Z, taglio Y, |
| Y-taglio 36°, Y-taglio 64°, Y-taglio 128° | ||
| Piano di orientamento primario | 22 mm+/-2 mm (3 pollici) | 22 mm+/-2 mm (3 pollici) |
| 32 mm+/-2 mm (4 pollici) | 32 mm+/-2 mm (4 pollici) | |
| Dimensione standard | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| O altri | O altri | |
| Spessore | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polizione | di larghezza uguale o superiore a 50 mm | di larghezza uguale o superiore a 50 mm |
| Finitura superficiale: 20/10 o 10/5 | Finitura superficiale: 20/10 o 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Temperatura di Curie | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Fabbricazione a base di legno | Arrotondamento dei bordi | Arrotondamento dei bordi |
