Marchio: | Crystro |
Numero di modello: | CR210508-03 |
MOQ: | 1pc |
Tempo di consegna: | 2-4weeks |
Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |
Substrati monocristallini Gd3Ga5O12 su misura
Il GGG è anche materiale di substrato per dispositivi a microonde.
I dispositivi di comunicazione ottica richiedono molto l'uso di isolatori ottici 1.3u e 1.5u, il cui componente principale è la pellicola YIG o BIG collocata in un campo magnetico.
Il GGG è stato applicato con successo nell'industria della refrigerazione magnetica nella zona di temperatura inferiore a 20 k per il flusso di HeII di mercato e la refrigerazione pre-fase di liquefazione dell'elio-azoto.
Il GGG di Crystro ha basse perdite ottiche ((<0,1%/cm), elevata conduttività termica ((7,4W m-1K-1), elevata soglia di danno laser ((>1GW/cm2)
Dimensione | Diametro massimo 4 pollici |
Spessore | 0.5 mm, 1.0 mm |
Polizione | di larghezza uguale o superiore a 20 mm |
Orientazione | < 111>,< 100> ± 2° |
Precisione dell'orientamento del bordo | < 2° |
Taglio di bordo | abitudine |
Roverezza | < 0,5 nm |

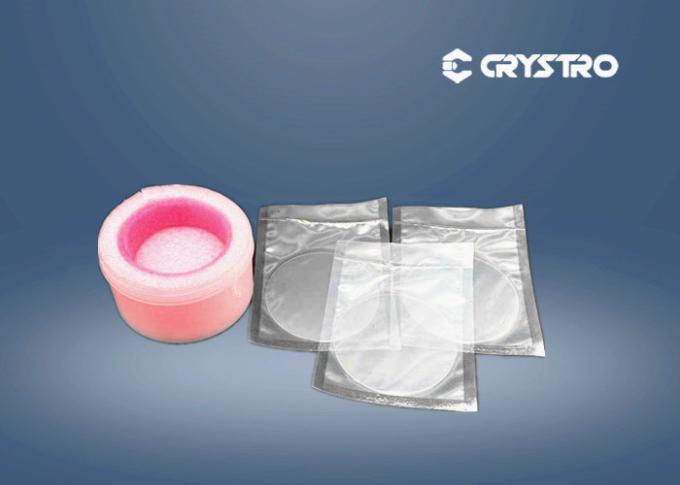

Pacco | Sala pulita di 1000 gradi, sacchetti da vuoto. |
Orientazione | [111] entro ±15 arc min |
Distorsione del fronte d'onda | < 1/4 onda@632 |
Tolleranza di diametro | ± 0,05 mm |
Tolleranza di lunghezza | ± 0,2 mm |
Campione | 0.10mm@45o |
Piatto | < 1/10 onda a 633 nm |
Parallelismo | < 30 secondi di arco |
Perpendicolarità | < 15 arc min |
Qualità della superficie | 10/5 Scratch/Dig |
Apertura chiara | > 90% |
Grandi dimensioni dei cristalli | 20,8-76 mm di diametro |
Confronta GGG con SGGG:
Materiale | GGG | S.G.G.G. |
Formula chimica | Gd3Ga5O12 | GGG sostituito |
Costante di reticolo | 12.383A | 12.497A |
Metodo di crescita | Czochralski | Czochralski |
Densità | 70,13 g/cm3 | 70,09 g/cm3 |
Durezza di Mohs | 8 | 7.5 |
Punto di fusione | 1725°C | 1730°C |
Indice di rifrazione | 1.954 a 1064 nm | 1.954 a 1064 nm |
documento:
GGG SGGG NGG Crystal.pdf
Crystro dispone di una perfetta macchina di produzione automatica, i prodotti attuali sono principalmente concentrati nei cristalli YAG, TGG, TSAG,GGG,LGS,Ce:GAGG,Ce:YAG e Ce:LuYAG.
Abbiamo anche istituito un centro di ricerca sui cristalli e sviluppato diversi tipi di cristalli.
![]() |
