Marchio: | Crystro |
Numero di modello: | CR210127-06 |
MOQ: | 1pc |
Tempo di consegna: | 4-5weeks |
Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

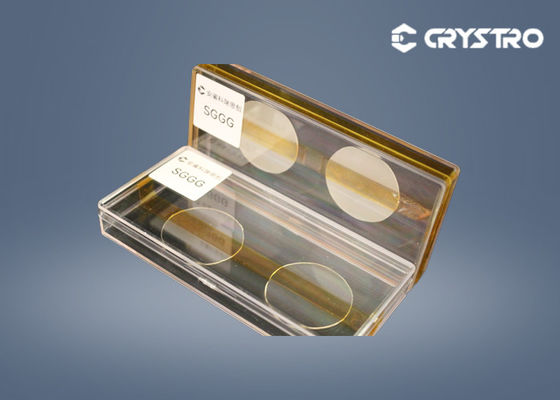

Isolatore a fibra utilizzato pellicola YIG GSGG Wafer
Gadolinium gallium garnet (GGG) è un substrato speciale per filtri magneto ottici.pellicole epitaxiali di granati di ferro sostituiti, cheE' un buon materiale per YIG e Big Film.
Proprietà dei cristalli | ||

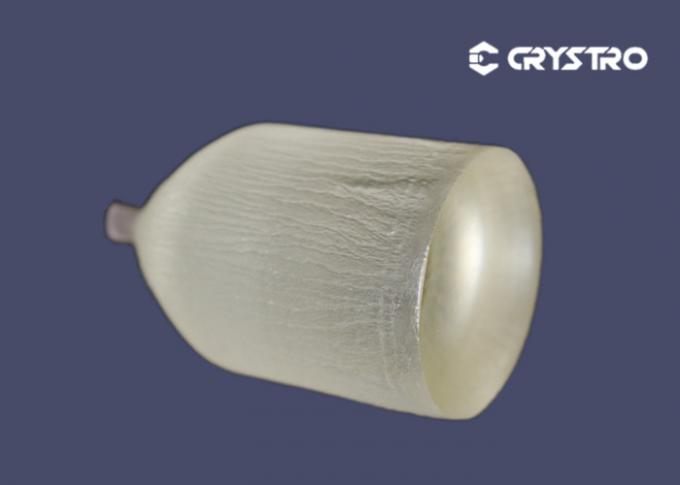

Metodo di crescita dei cristalli | Czochralski | |
Orientazione della crescita dei cristalli | (100), (111) | |
Dimensione massima | Diametro di 3 pollici | |
Variazioni | Dopanti su richiesta | |
Proprietà cristallografiche | ||
Struttura cristallografica | Cupi | |
a = 12,383 Å | ||
a = 12,505 ÅS.G.G.G. | ||
Mineralogico | Granato | |
Struttura dei gemelli | Perfetto. | |
Colore | Incolore /SGGG marrone | |
Proprietà fisiche | ||
Densità | 70,09 g/cm3 | |
Punto di fusione | 1730 °C | |
Durezza | 7.5 (Mohs) | |
Costante dielettrica | 30 | |
Tangente di perdita dielettrica (10 GHz) | circa 3,0 * 10_4 | |
Proprietà ottiche | ||
Distanza di trasmissione | 0.3 a 7.0 mm | |
Indice di rifrazione: | nd = 1,9708 a 577 nm |
CRYSTRO fornisce cristallo GGG con:
Orientazione | <111> <100> entro ±15 arc min |
Distorsione del fronte d'onda | < 1/4 onda@632 |
Tolleranza di diametro | ± 0,05 mm |
Tolleranza di lunghezza | ± 0,2 mm |
Campione | 0.10mm@45o |
Piatto | < 1/10 onda a 633 nm |
Parallelismo | < 30 secondi di arco |
Perpendicolarità | < 15 arc min |
Qualità della superficie | 10/5 Scratch/Dig |
Apertura chiara | > 90% |

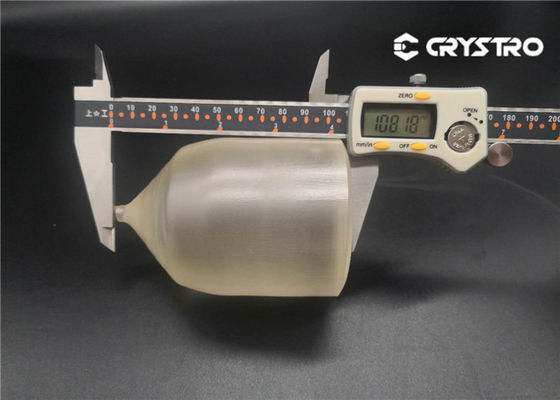

Grandi dimensioni dei cristalli | 20,8-76 mm di diametro |
Applicazione:
![]() |
