Tipo: | spazio in bianco | Polacco: | 10/5 |
---|---|---|---|
Diametro: | 20mm/50mm/60mm | Lunghezza: | 10mm/40mm/60mm |
certification: | SGS | Modello: | CR20200107-7 |
Evidenziare: | modulatore della cella di Pockels,cella di Pockels di bbo,Cristalli ottici dell'elettrotipia di rotazione |

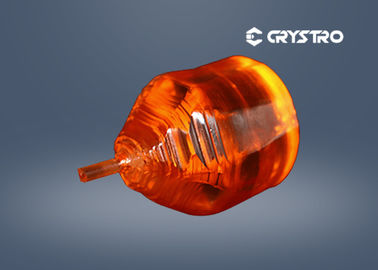

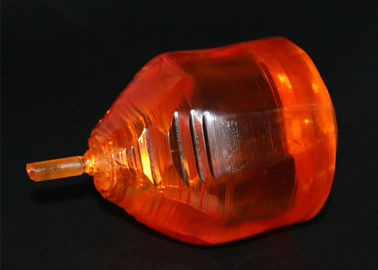

Langasite piezoelettrico La3Ga5SiO14 (LGS) Crystal Can è personalizzato
Langasite di cristallo (La3GA5SiO14, LGS), appartenente al gruppo di spazio P321, gruppo 32 del punto, è stato riferito promettere i nuovi materiali piezoelettrici per lavorazione dell'onda acustica di superficie (SEGA) e dei dispositivi in serie dell'onda acustica (BAW). I dispositivi hanno fatto del cristallo del langasite hanno potuto essere usati ad una temperatura elevata fino a 900℃ a causa della sua alta stabilità termica.
Silicato del gallio del lantanio (La2GA5SiO14 ) è un'invenzione fenomenale. Sebbene il langasite inizialmente sia sviluppato come cristallo del laser, ha rivelato una combinazione notevole di qualità piezoelettriche, che hanno dato le nuove possibilità utilizzare il cristallo di LGS nei dispositivi di radiofrequenza. Le applicazioni principali dei cristalli del langasite ora è filtri dalla SEGA e risuonatori della SEGA. Gli esperti acconsentono che LGS è la migliore scelta per i vasti dispositivi di frequenza della banda di alto-efficienza perché possiede le caratteristiche eccezionali della frequenza-temperatura, un indice molto alto dell'accoppiamento elettromeccanico ed il Q-fattore ineguagliabile dell'ONU.
Proprietà principali:
Crystal Structure | sistema di rigonal, a= 8,1783 del gruppo 33 C = 5,1014 |
Metodo di crescita | Czochralski |
Durezza | 6,6 Moh |
Densità | 5,754 g/cm3 |
Punto della colata | o 1470 C (punto di transizione di fase: N/A) |
Espansione termica (x10-6/Oc) | α 11: 5,10 α 33: 3,61 |
Velocità acustica, SEGA | 2400 (m/sec) |
Costante di frequenza, BAW | 1380 (kHz/mm) |
Accoppiamento piezoelettrico | K2 (%) BAW: 2,21 SEGA: 0,3 |
Inclusioni | N0 |
Gruppo del punto | 32 |
Gruppo disperso nell'aria | P32Io |
resistenza specifica | 4.0×1012Ω/cm-1 |
Spessore | 0.13-0.5mm |
Diametro | 50mm |
Lunghezza | 90-100mm |
Punto di fusione | 1470℃ |
Densità | 5.67g/cm3 |
Durezza di Mohs | 5,5 |
Coefficiente di espansione termica | aa=16×10-6/K, ac=4×10-6/K |
Soglia di danno della foto | 670MV/cm2 |
Parametri delle cellule | a=b=0.8162nm, c=0.5087nm |
Costante dielettrica | ε11=18.27 |
ε33=55.26 | |
Coefficienti elettro-ottici | γ11=2.3×10-12m/v |
γ33=1.8×10-12m/v | |
Costante di sforzo piezoelettrico (10-12) C/N |
d11=6.3 |
d14=-5.4 | |
Velocità di fase, m/s | 2750~2850 |
Coefficiente di coppia elettromeccanico, K [%] | 0.28~0.46 |
Solubilità | Nessuno |
Coefficiente di espansione termica | α11=5.15×10-6K-1 |
α33=3.65×10-6K-1 |
Caratteristiche:
Alta soglia di danno
Buona rotazione ottica
Può resistere ai cambiamenti di bassa temperatura e di livello
Proprietà fisiche e chimiche stabili
Alto coefficiente di coppia elettromeccanico (3 volte di quarzo)
Serie di resistenza equivalente bassa
Applicazioni:
Q-commutatore elettroottico
Dispositivo della SEGA
Dispositivo di BAW
Sensore
Alto tasso di ripetizione di alto potere tutto il laser a stato solido
Laser del cambiamento di bassa temperatura e di livello
