Piezo LiNbO3 LiTaO3 Wafer per semiconduttori POI e MEMS personalizzati

Name: Piezo LiNbO3 LiTaO3 Wafer per semiconduttori POI e MEMS personalizzati
Brand: ANHUI CRYSTRO CRYSTAL MATERIALS Co., Ltd.
SKU: CR2202241-04
Price: 110.00 USD
Availability: InStock

Marchio:	Crystro
Numero di modello:	CR2202241-04
MOQ:	1pc
prezzo:	USD 20~200/pc
Tempo di consegna:	1-4weeks
Condizioni di pagamento:	T/T, Western Union, MoneyGram, PayPal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

SGS/COC

Materiale:

Piezo LiNbO3 LiTaO3 Wafer personalizzato per semiconduttori POI e MEMS

Diametro:

2 pollici-8 pollici

Crsytal:

LiNbO3 /LiTaO3 /Qurtz

Applicazioni:

Dispositivi di Wave acustico di superficie

Gamma della trasparenza:

400 ¢ 5000 nm

Finisci.:

DSP, SSP

Certificazione:

ISO:9001, ISO:14001

orientamento:

X-112°Y, 36°Y, 42°Y±0.5

Imballaggi particolari:

Scatola pulita trasparente

Capacità di alimentazione:

20000pcs al mese

Evidenziare:

Wafer LiTaO3 personalizzato

Wafer LiTaO3 a semiconduttore POI

Wafer LiTaO3 a semiconduttore MEMS

Descrizione del prodotto

Piezo LiNbO3 LiTaO3 Wafer personalizzato per semiconduttori POI e MEMS

Crystro può personalizzareWafer piezoelettriche acustiche di superficie, comprese:

Il niobato di litio, il tantlato di litio, il cristallo di quarzo come orientamento di taglio e dimensione richiesti, i nostri cristalli ad effetto piezoelettrico sono coltivati con il metodo di Czochralski.Possiamo personalizzare le dimensioni e le specifiche, rossore < 0,5 nm.
I wafer da 3", 4" e 6" sono tutti disponibili per esigenza.

Crystro possiede il profiler Corning Flatmaster 200, apparecchiature di marcatura laser, AOI e una linea di pulizia a 6 fasi.

Crystro offre:

Ottima proprietà fotoelettrica
Limite di danno elevato
Temperatura di Curie elevata

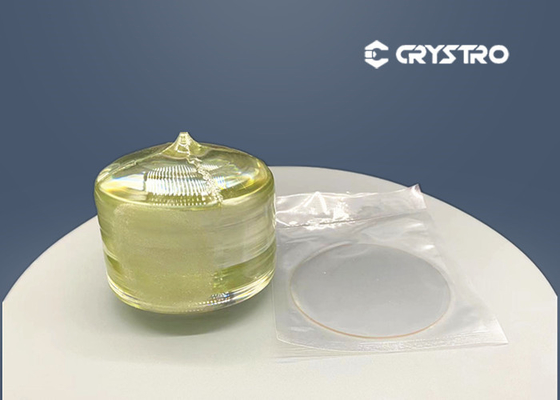

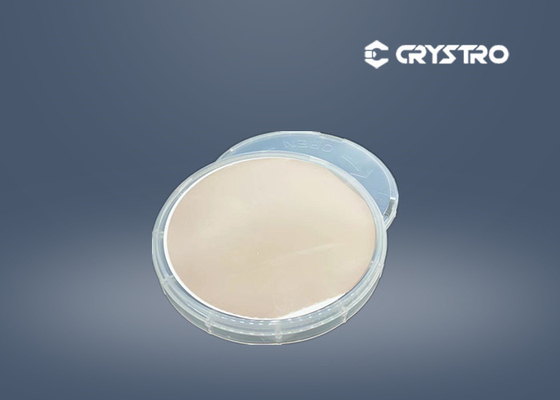

Piezo LiNbO3 LiTaO3 Wafer per semiconduttori POI e MEMS personalizzati 0

Proprietà di base del LiTaO3:

Materiale	Niobato di litio	Tantalato di litio	Cristallo di quarzo
Diametro / Dimensione	3 ′′ 4 ′′ 6 ′′ 8 ′′	3 ′′ 4 ′′ 6 ′′	3 ′′, 4 ′′, 5 ′′, 6 ′′, 8 ′′
Tipo di taglio	X / Y / Z	X / Y-Z / X-112Y	X / Y / Z
	36Y / 64Y/128Y	28Y / 36Y / 42Y	AT / ST / DT
Finitura superficiale	Polish a doppio lato / Non sposato lucidatura laterale
Spessore	0.25mm / 0.35mm / 0.50mm / 1.00mm / 2.00mm
TTV	< 5um
PLTV	> 98% (5 mm*5 mm)
LTV	< 1,5 mm
Inchinati.	-25um < arco < +25um
Warp.	< 30um
Roverezza	Ra<0,5 nm, Ra<1 nm
Temperatura di Curie.	1142°C ± 2°C	605°C ± 2°C	573°C
Profil di bordo	Terreno rotondo, a forma di "C"
Appartamenti	22 ± 2 mm, 32,5 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, Notch
	Come richiesto
Dope con	Er, MgO	Fe	con o senza sementi
Lato anteriore	Roverezza Ra<= 10A
Lato posteriore	Roughness Ra: 0,2-0,7um GC#1000, GC#2000
Apparizione	Niente crepe, seghe, macchie
Unico dominio	Polarizzazione completata / ridotta		Niente stress
