| Marchio: | Crystro |
| Numero di modello: | CR220129-08 |
| MOQ: | 1pc |
| prezzo: | USD 20~200/pc |
| Tempo di consegna: | 4-5 settimane |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |
6 pollici di diametro LiNbO3 E-O NLO Crsytal Wafer
Il LiNbO3 è un cristallo di grado ottico non lineare, ampiamente utilizzato in oscillatori parametrici, raddoppio di frequenza, dispositivi acustico-ottici, modulatori ottici.Il LiNbO3 dopato con MgO può efficacemente aumentare la soglia di danno del cristallo LiNbO3..
Il cristallo di MgO:LiNbO3 (niobato di litio dopato con ossido di magnesio) ha coefficienti efficaci non lineari simili a quelli del puro LiNbO3 e presenta una soglia di danno ottico più elevata.
Sono disponibili sia cristalli LN puri sia cristalli LN dopati con MgO (MgO:LN) con rivestimento in oro sulle facce laterali degli elettrodi
Il LiNbO3 dopato con MgO (MgO:LN) ha proprietà ottiche lineari simili a quelle del puro LiNbO3, ma la soglia di danno fotorefrattivo è molto più alta.

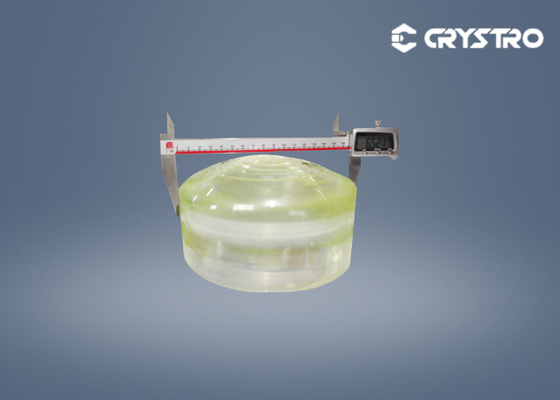

Crystro.LiNbO3cristalloè coltivato daCzochralskiMetodo. Diametro massimo raggiungere 6 pollici, ora è il più grandeLa dimensione in questo archivio, noiI cristalli singoli magneto-ottici come GGG,SGGG,TGG,TSAG sono i nostri prodotti principali.
Crystro offre:
Applicazioni di cristalli LiNbO3:
1- Pockels Cellule
2. interruttori Q
3. Modulatori di fase
4. Wafer a onde acustiche di superficie
Proprietà di base del LiNbO3:
| Metodo di crescita | Metodo di Czochralski |
| Struttura cristallina | Sistema trigonale |
| Costante di reticolo | a=b=5,148Å c=13,863 Å |
| Punto di fusione | 1250°C |
| Temperatura di Curie | 1142 °C |
| Densità | 40,64 g/cm3 |
| Durezza di Mohs | 5 |
| Intervallo di trasmissione spettrale | 0.4-2.9um |
| Indice di rifrazione | No=2,286 ne=2,203 (632,8 nm) |
| Coefficiente non lineare | D33 = 34.45, d31=d15=5.95, d22=13.07 (PMV)-1) |
| Coefficiente elettro-ottico | γ13=8.6,γ22 = 3.4,γ33=30.8,γ51=28.0,γ22=6.00 ((pmv-1) |
| Intervallo di trasmissione spettrale | 370 - 5000 nm > 68% (632,8 nm) |
| Coefficiente di espansione termica | A11 = 15,4 x 10-6/k, a33=7,5 x 10-6/k |
Il CRTSTRO può offrire:
| LiNbO3 di grado ottico | Livello SAW LiNbO3 | |
| Orientazione | Taglio X, taglio Z (+/- 0,2°) | Taglio Z, taglio Y, |
| Y-taglio 36°, Y-taglio 64°, Y-taglio 128° | ||
| Piano di orientamento primario | 22 mm+/-2 mm (3 pollici) | 22 mm+/-2 mm (3 pollici) |
| 32 mm+/-2 mm (4 pollici) | 32 mm+/-2 mm (4 pollici) | |
| Dimensione standard | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| O altri | O altri | |
| Spessore | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polizione | di larghezza uguale o superiore a 50 mm | di larghezza uguale o superiore a 50 mm |
| Finitura superficiale: 20/10 o 10/5 | Finitura superficiale: 20/10 o 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Temperatura di Curie | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Fabbricazione a base di legno | Arrotondamento dei bordi | Arrotondamento dei bordi |
Video
Video
Video
|
|
| Marchio: | Crystro |
| Numero di modello: | CR220129-08 |
| MOQ: | 1pc |
| prezzo: | USD 20~200/pc |

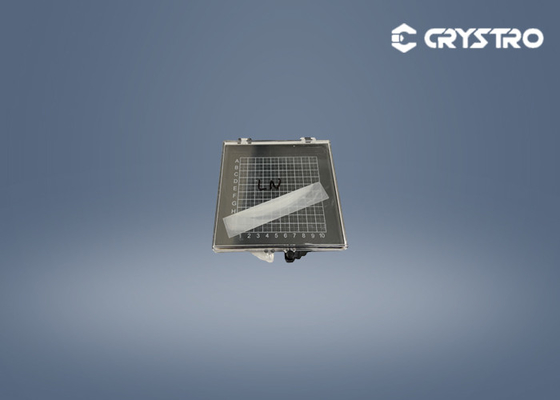

| Dettagli dell' imballaggio: | Scatola pulita trasparente |
