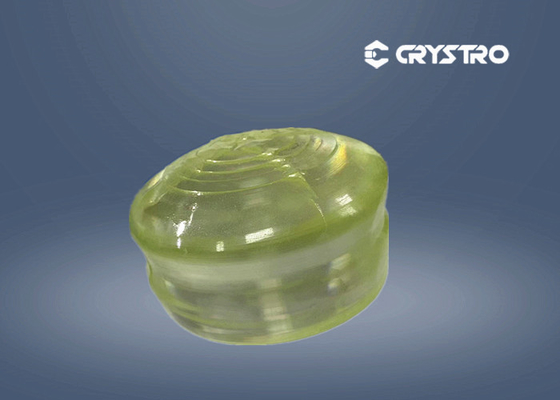

SAW grado LiNbO3 singolo cristallo per apparecchi acustici ottici

Name: SAW grado LiNbO3 singolo cristallo per apparecchi acustici ottici
Brand: ANHUI CRYSTRO CRYSTAL MATERIALS Co., Ltd.
SKU: CR220129-08
Price: 110.00 USD
Availability: InStock

Marchio:	Crystro
Numero di modello:	CR220129-08
MOQ:	1pc
prezzo:	USD 20~200/pc
Tempo di consegna:	4-5 settimane
Condizioni di pagamento:	T/T, Western Union, MoneyGram, PayPal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

SGS/COC

Materiale:

LiNbO3 singolo cristallo per apparecchi acustico-ottici

Crystal Sturucture:

Trigonal, gruppo di spazio R3c, gruppo del punto 3m

Durezza di Mohs:

Consegna:

1-4 settimane

Imballaggio:

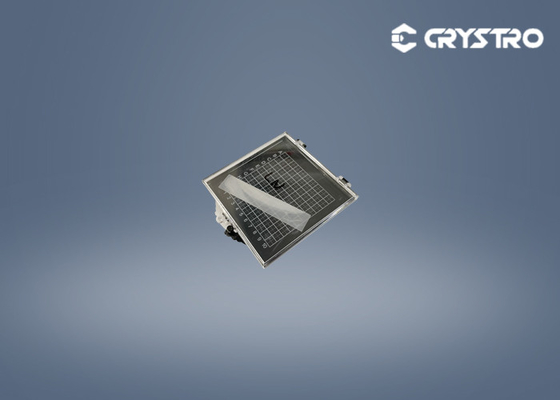

singolo contenitore per ogni substrato, imballato in borsa riempita di gas inerte.

Piano primario di orientamento:

22mm+/-2mm 32mm+/-2mm (a 3 pollici) (a 4 pollici)

Dimensione standard:

φ6» (150mm) +/-0.3mm

Temperatura di Curie:

1142℃ +/-0.7℃

Imballaggi particolari:

Scatola pulita trasparente

Capacità di alimentazione:

20000pcs al mese

Evidenziare:

Cristale LiNbO3 di grado SAW

Dispositivi ottici acustici LiNbO3 Crystal

Cristali ad effetto piezoelettrico di grado SAW

Descrizione del prodotto

LiNbO3 singolo cristallo per apparecchi acustico-ottici

Crystro.LiNbO3cristalloè coltivato daCzochralskiMetodo. Il diametro massimo raggiunge 4 pollici, ora è il più grandeLa dimensione in questo archivio, noiI cristalli singoli magneto-ottici come GGG,SGGG,TGG,TSAG sono i nostri prodotti principali.

Il LiNbO3 è un cristallo di grado ottico non lineare, ampiamente utilizzato in oscillatori parametrici, raddoppio di frequenza, dispositivi acustico-ottici, modulatori ottici.Il LiNbO3 dopato con MgO può efficacemente aumentare la soglia di danno del cristallo LiNbO3.

Sono disponibili sia cristalli LN puri sia cristalli LN dopati con MgO (MgO:LN) con rivestimento in oro sulle facce laterali degli elettrodi

Il LiNbO3 dopato con MgO (MgO:LN) ha proprietà ottiche lineari simili a quelle del puro LiNbO3, ma la soglia di danno fotorefrattivo è molto più alta.

Crystro offre:

LiNbO_{3 cunee utilizzate per isolatori e circolatori in fibra ottica.}
Fornitura affidabile
Controllo della qualità rigoroso
Supporto tecnico
Prezzi molto competitivi

Applicazioni di cristalli LiNbO3:

1- Pockels Cellule
2. interruttori Q
3. Modulatori di fase
4. Wafer a onde acustiche di superficie

Proprietà di base del LiNbO_3:

Metodo di crescita	Metodo di Czochralski
Struttura cristallina	Sistema trigonale
Costante di reticolo	a=b=5,148Å c=13,863 Å
Punto di fusione	1250°C
Temperatura di Curie	1142 °C
Densità	40,64 g/cm3
Durezza di Mohs	5
Intervallo di trasmissione spettrale	0.4-2.9um
Indice di rifrazione	No=2,286 ne=2,203 (632,8 nm)
Coefficiente non lineare	D33 = 34.45, d31=d15=5.95, d22=13.07 (PMV)-1)
Coefficiente elettro-ottico	γ13=8.6,γ22 = 3.4,γ33=30.8,γ51=28.0,γ22=6.00 ((pmv-1)
Intervallo di trasmissione spettrale	370 - 5000 nm > 68% (632,8 nm)
Coefficiente di espansione termica	A11 = 15,4 x 10-6/k, a33=7,5 x 10-6/k

	LiNbO3 di grado ottico	Livello SAW LiNbO3
Orientazione	Taglio X, taglio Z (+/- 0,2°)	Taglio Z, taglio Y,
Orientazione	Taglio X, taglio Z (+/- 0,2°)	Y-taglio 36°, Y-taglio 64°, Y-taglio 128°
Piano di orientamento primario	22 mm+/-2 mm (3 pollici)	22 mm+/-2 mm (3 pollici)
Piano di orientamento primario	32 mm+/-2 mm (4 pollici)	32 mm+/-2 mm (4 pollici)
Dimensione standard	φ3" ((76,2 mm) +/- 0,3 mm	φ3" (76,2 mm) +/- 0,3 mm
	φ4" (100 mm) +/- 0,3 mm	φ4" (100 mm) +/- 0,3 mm
	φ6" (150 mm) +/- 0,3 mm	φ6" (150 mm) +/- 0,3 mm
	10x10 mm +/- 0,1 mm	10x10 mm +/- 0,1 mm
	O altri	O altri
Spessore	500 μm +/-20 μm	500 μm +/-20 μm
	1000 μm +/-20 μm	1000 μm +/-20 μm
	350 μm +/-20 μm	350 μm +/-20 μm

Polizione	di larghezza uguale o superiore a 50 mm	di larghezza uguale o superiore a 50 mm
Polizione	Finitura superficiale: 20/10 o 10/5	Finitura superficiale: 20/10 o 10/5
TTV	≤ 10um	≤ 10um
Temperatura di Curie	1142°C +/- 0,7°C	1142°C +/-3°C
Fabbricazione a base di legno	Arrotondamento dei bordi	Arrotondamento dei bordi

SAW grado LiNbO3 singolo cristallo per apparecchi acustici ottici 0
