| Marchio: | Crystro |
| Numero di modello: | CR220129-07 |
| MOQ: | 1pc |
| prezzo: | USD 20~200/pc |
| Tempo di consegna: | 4-5 settimane |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

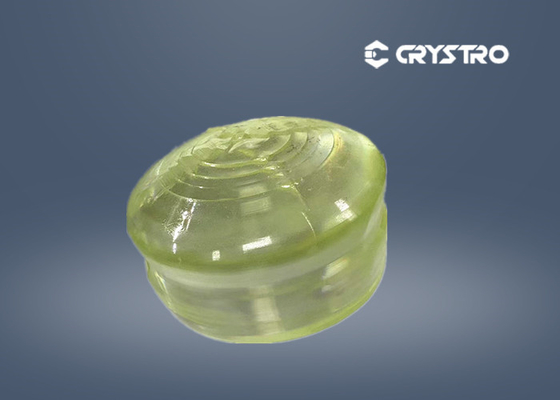

NLO Niobato di litio Cristallo ottico nolineare utilizzato nella comunicazione ottica
Il cristallo LiNbO3 (niobato di litio) è ampiamente utilizzato come raddoppiatore di frequenza per lunghezze d'onda > 1 mm e oscillatori parametrici ottici (OPO) pompati a 1064 nm.A causa dei suoi elevati coefficienti elettro-ottici e acustico-ottici.
Sono disponibili sia cristalli LN puri sia cristalli LN dopati con MgO (MgO:LN) con rivestimento in oro sulle facce laterali degli elettrodi
Il LiNbO3 dopato con MgO (MgO:LN) ha proprietà ottiche lineari simili a quelle del puro LiNbO3, ma la soglia di danno fotorefrattivo è molto più alta.
Crystro.LiNbO3cristalloè coltivato daCzochralskiMetodo. Il diametro massimo raggiunge 4 pollici, ora è il più grandeLa dimensione in questo archivio, noiI cristalli singoli magneto-ottici come GGG,SGGG,TGG,TSAG sono i nostri prodotti principali.
Crystro offre:
Proprietà di base del LiNbO3:
| Struttura cristallina | Trigonale, gruppo spaziale R3c, gruppo punto 3m |
| Punto di fusione | 1253°C |
| Durezza di Mohs | 5 |
| Densità | 40,64 g/cm3 |
| Delicescenza | Nessuna |
| Omogeneità ottica | ~ 5x10- 5/cm |
| Intervallo di trasparenza | 420-5200 nm |
| Coefficiente di assorbimento | ~0,1%/cm @1064nm |
| Indici di rifrazione a 1064 nm | ne=2.146, no= 2,220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no= 2,286@632,8 nm |
| Coefficienti di espansione termica (a 25°C) | //a,2.0x10-6/K/a,2.2x10-6/K |
| Coefficienti di conduttività termica | 38 W/m/K a 25°C |
| Coefficienti ottici termici | no/dT=-0,874 x 10-6/K a 1,4 μm dne/dT=39.073 x 10-6/K a 1,4 μm |
| Le equazioni di Sellmeier (λ in μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Crystro può offrire:
| LiNbO3 di grado ottico | Livello SAW LiNbO3 | |
| Orientazione | Taglio X, taglio Z (+/- 0,2°) | Taglio Z, taglio Y, |
| Y-taglio 36°, Y-taglio 64°, Y-taglio 128° | ||
| Piano di orientamento primario | 22 mm+/-2 mm (3 pollici) | 22 mm+/-2 mm (3 pollici) |
| 32 mm+/-2 mm (4 pollici) | 32 mm+/-2 mm (4 pollici) | |
| Dimensione standard | φ3" ((76,2 mm) +/- 0,3 mm | φ3" (76,2 mm) +/- 0,3 mm |
| φ4" (100 mm) +/- 0,3 mm | φ4" (100 mm) +/- 0,3 mm | |
| φ6" (150 mm) +/- 0,3 mm | φ6" (150 mm) +/- 0,3 mm | |
| 10x10 mm +/- 0,1 mm | 10x10 mm +/- 0,1 mm | |
| O altri | O altri | |
| Spessore | 500 μm +/-20 μm | 500 μm +/-20 μm |
| 1000 μm +/-20 μm | 1000 μm +/-20 μm | |
| 350 μm +/-20 μm | 350 μm +/-20 μm | |
| Polizione | di larghezza uguale o superiore a 50 mm | di larghezza uguale o superiore a 50 mm |
| Finitura superficiale: 20/10 o 10/5 | Finitura superficiale: 20/10 o 10/5 | |
| TTV | ≤ 10um | ≤ 10um |
| Temperatura di Curie | 1142°C +/- 0,7°C | 1142°C +/-3°C |
| Fabbricazione a base di legno | Arrotondamento dei bordi | Arrotondamento dei bordi |
