| Marchio: | Crystro |
| Numero di modello: | CR21011-05 |
| MOQ: | 1pc |
| prezzo: | USD 20~200/pc |
| Tempo di consegna: | 4-5 settimane |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

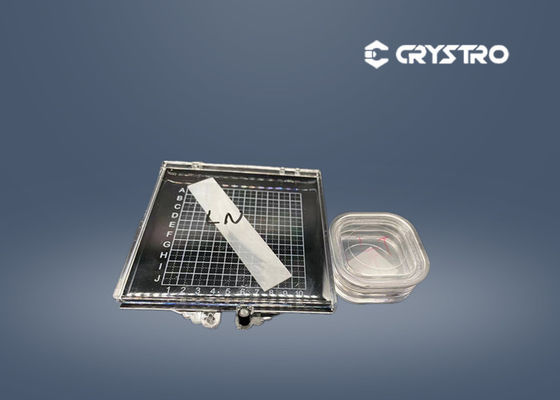

Cristale LiNbO3 di grado SAW
LiNbO3Il cristallo combina basso costo, buone proprietà meccaniche e fisiche nonché elevata omogeneità ottica.3i cunei sono stati ampiamente utilizzati negli isolatori di fibre e nei circolatori.
LiNbO3è anche un buon cristallo acustico-ottico e viene utilizzato per wafer di onde acustiche di superficie (SAW) e modulatori A-O. Crystro fornisce LiNbO di grado acustico (SAW)3cristalli in wafer, sfere tagliate, componenti finiti ed elementi fabbricati su misura.
Anhui Crystro partecipa alle mostre di ogni tipo ogni anno: Laser World of Photonics Munich, Shanghai, Photonics West a San Francisco, CIOE a Shenzhen, ecc.
Crystro offre:
Proprietà tipiche di SAW
| Tipo di taglio | Velocità SAW Vs(m/s) | Fattore di accoppiamento elettromeccanico K2s(%) | Coefficiente di temperatura della velocità TCV (10-6/°C) | Coefficiente di temperatura del TCD di ritardo (10-6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 anni | 95 |
Specificità tipiche
| Specificità | Fabbricazione | Wafer | ||
| Diametro | Φ3' | Φ4' | Φ3' | Φ4' |
| Lunghezza o spessore (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Orientazione | 127.86°Y,64°Y,135°Y,X,Y,Z e altri tagli | |||
| Riferimento.Orientazione piana | X,Y | |||
| Ref.Lungozza piana | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| lucidatura frontale | / | Specchio lucidato 5-15 Å | ||
| Lappatura posteriore laterale | / | 0.3-1.0 μm | ||
| Piattazza (μm) | / | ≤ 15 | ||
| Arco (μm) | / | ≤ 25 | ||
Crystro può offrire altre dimensioni e specifiche di wafer su richiesta.
| Struttura cristallina | Trigonale, gruppo spaziale R3C, gruppo punto 3m |
| Parametri delle celle | a=5,148 Å, c=13,863 Å |
| Punto di fusione | 1253oC |
| Temperatura di Curie | 1140oC |
| Durezza di Mohs | 5 |
| Densità: | 40,64 g/cm3 |
| Delicescenza | Nessuna |
| Omogeneità ottica | ~ 5x10- 5/cm |
| Intervallo di trasparenza | 420 -- 5200 nm |
| Coefficiente di assorbimento | ~ 0,1%/cm @ 1064 nm |
| Indici di rifrazione a 1064 nm (Puro LN) |
ne= 2.146, no = 2,220 @ 1300 nm ne = 2.156, no = 2,232 @ 1064 nm ne = 2.203, no = 2,286 @ 632,8 nm |
| Coefficiente di espansione termica (@ 25oC) |
//a, 2.0x10-6/K |
| //c, 16,7x10-6/K | |
| Coefficiente di conduttività termica: | 38 W/m/K a 250oC |
| Coefficiente ottico termico | dno/dT=-0,874x10-6/K a 1,4 μm dne/dT=39.073x10-6/K a 1,4 μm |
| Le equazioni di Sellmeier (LN pura) (λ in μm) |
- No, no.2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2 non2= 4,5820+0,099169/(λ2-0.04443) -0.021950λ2 |
