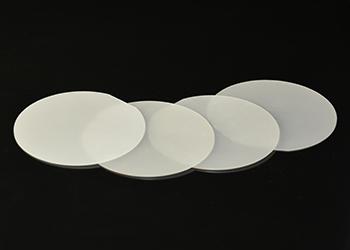

0.5 mm Spessore X Taglio Li-NbO3 Wafer Niobato di Litio

Name: 0.5 mm Spessore X Taglio Li-NbO3 Wafer Niobato di Litio
Brand: ANHUI CRYSTRO CRYSTAL MATERIALS Co., Ltd.
SKU: CR211011-03
Price: 110.00 USD
Availability: InStock

Marchio:	Crystro
Numero di modello:	CR211011-03
MOQ:	1pc
prezzo:	USD 20~200/pc
Tempo di consegna:	4-5 settimane
Condizioni di pagamento:	T/T, Western Union, MoneyGram, PayPal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

SGS/COC

Materiale:

LiNbO3 Wafers X-cut Spessore 0,5 mm Cristallo di niobato di litio

Qualità della superficie:

20/10

Rivestimento AR:

R<0,2% @1550nm±40nm

Diametro:

Fino a 4inch

Spessore:

0.5 mm/1 mm

Origine:

CINESE

Consegna:

1-4 settimane

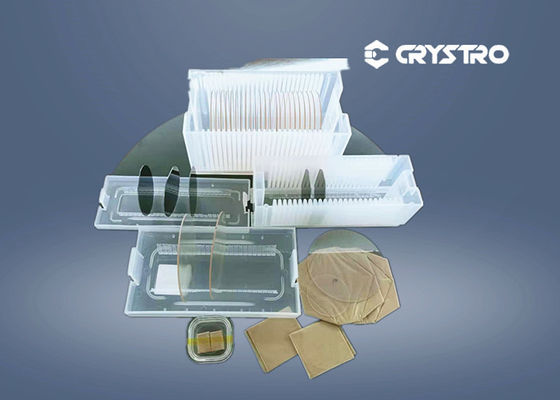

Imballaggio:

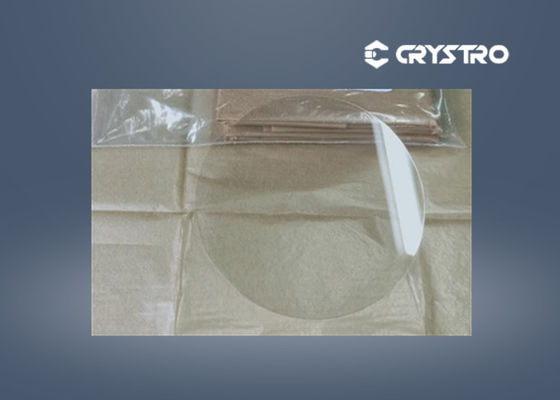

singolo contenitore per ogni substrato, imballato in borsa riempita di gas inerte.

Imballaggi particolari:

Scatola pulita trasparente

Capacità di alimentazione:

2000 pezzi al mese

Evidenziare:

0.5 mm x niobato di litio tagliato

LiNbO3 x niobato di litio tagliato

0cristallo di niobato di litio di 0

Descrizione del prodotto

LiNbO3 Wafers X-cut Spessore 0,5 mm Cristallo di niobato di litio

Il cristallo di niobio di litio (LN)LiNbO3 è ampiamente utilizzato nel filtro SAW, nella guida d'onda ottica, nel modulatore di fotoelettricità,trasduttore di moltiplicazione di frequenza e archiviazione delle informazioni come cristallo funzionale con eccellenti caratteristiche fisiche di anti-temperatura elevata e anti-cancro.

Ha prestazioni meccaniche stabili e presenta caratteristiche speciali diverse dopo essere stato dopato in modo diverso.

LiNbO₃Il cristallo combina basso costo, buone proprietà meccaniche e fisiche nonché elevata omogeneità ottica.₃i cunei sono stati ampiamente utilizzati negli isolatori di fibre e nei circolatori.

Anhui Crystro può offrire wafer LN fino alle dimensioni Dia 4 pollici e 0,5 mm di spessore.

Le possibili applicazioni:

1. Modulatori di fase a guida d'onda EO
2. Modulatori di Amplitudine di Guida d'onda EO
3. Fotonica a guida d'onda integrata
4. Laser guida onde
5Polarizzatore per isolatore ottico
6.Corrispondenza quasi-fase per SHG e OPO

Proprietà di base del LiNbO₃

Struttura cristallina	Trigonale, gruppo spaziale R3c, gruppo punto 3m
Punto di fusione	1253°C
Durezza di Mohs	5
Densità	40,64 g/cm³
Delicescenza	Nessuna
Omogeneità ottica	~ 5x10^{- 5}/cm
Intervallo di trasparenza	420-5200 nm
Coefficiente di assorbimento	~0,1%/cm @1064nm
Indici di rifrazione a 1064 nm	n_e=2.146, n_o= 2,220@1300nm n_e=2.156, n_o=2,232@1064nm n_e=2.203, n_o= 2,286@632,8 nm
Coefficienti di espansione termica (a 25°C)	//a,2.0x10^-6/K/a,2.2x10^-6/K
Coefficienti di conduttività termica	38 W/m/K a 25°C
Coefficienti ottici termici	n_o/dT=-0,874 x 10^-6/K a 1,4 μm dn_e/dT=39.073 x 10^-6/K a 1,4 μm
Le equazioni di Sellmeier (λ in μm)	n_o²= 4,9048+0,11768/(λ²-0.04750) -0.027169λ²n_e²= 4,5820+0,099169/(λ²-0.04443) -0.02195λ²

Specifiche di LiNbO₃cunei

Apertura	10,0 x 1,0 mm²a 4 x 4 mm²
Tolleranza delle dimensioni	± 0,05 mm
Tolleranza dell'angolo di cuneo	± 0,1°
Orientazione dell'asse ottico	± 0,5°
Piatto	λ/4 @ 632,8 nm
Qualità della superficie	20-10
Rivestimento AR	R<0,2% @1550nm±40nm
Dimensione standard	1.25mmx1.25mmx0.5mm con cuneo di 13o o 15o, phi=22.5o

LiNbO₃è anche un buon cristallo acustico-ottico e viene utilizzato per wafer di onde acustiche di superficie (SAW) e modulatori A-O. Crystro fornisce LiNbO di grado acustico (SAW)₃cristalli in wafer, sfere tagliate, componenti finiti ed elementi fabbricati su misura.

Proprietà tipiche di SAW

Tipo di taglio	Velocità SAW V_s(m/s)	Fattore di accoppiamento elettromeccanico K²_s(%)	Coefficiente di temperatura della velocità TCV (10^-6/°C)	Coefficiente di temperatura del TCD di ritardo (10^-6/°C)
1270,86 ° Y-X	3970	5.5	- 60	78
Y-X	3485	4.3	- 85 anni	95

Specificità tipiche

Specificità	Fabbricazione		Wafer
Diametro	Φ3'	Φ4'	Φ3'	Φ4'
Lunghezza o spessore (mm)	≤ 100	≤ 50	0.35-0.5
Orientazione	127.86°Y,64°Y,135°Y,X,Y,Z e altri tagli
Riferimento.Orientazione piana	X,Y
Ref.Lungozza piana	22 ± 2 mm	32 ± 2 mm	22 ± 2 mm	32 ± 2 mm
lucidatura frontale	/		Specchio lucidato 5-15 Å
Lappatura posteriore laterale	/		0.3-1.0 μm
Piattazza (μm)	/		≤ 15
Arco (μm)	/		≤ 25

Crystro può offrire altre dimensioni e specifiche di wafer su richiesta.
