| Marchio: | Crystro |
| Numero di modello: | CR210519-01 |
| MOQ: | 1pc |
| prezzo: | Negoziabile |
| Tempo di consegna: | 2-4 settimane |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

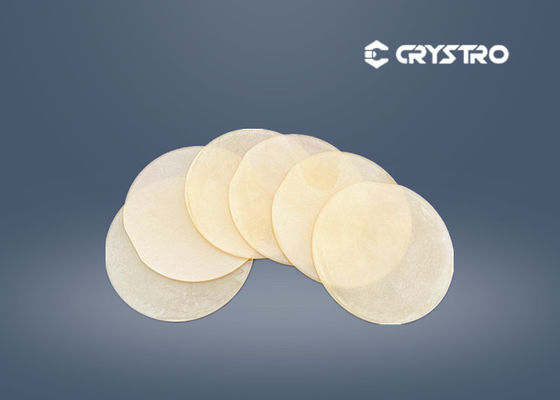

Dia 2 pollici Spessore 0,5 mm Langasite Single Crystal LGS Substrato
Silicato di gallio di lantano (La2- Si '.5SiO14Anche se la langasite è stata inizialmente sviluppata come cristallo laser, ha rivelato una straordinaria combinazione di qualità piezoelettriche,che ha aperto nuove opportunità di utilizzo del cristallo LGS nei dispositivi a radiofrequenzaLe principali applicazioni dei cristalli di langasite sono ora i filtri SAW e i risonatori SAW.Gli esperti sono d'accordo sul fatto che il LGS è la scelta migliore per dispositivi a banda larga ad alta efficienza perché possiede caratteristiche eccezionali di frequenza e temperatura, un indice molto elevato di accoppiamento elettromeccanico e un Q-factor senza pari.
Il cristallo LGS di Crystro ha un'elevata stabilità termica, un basso rapporto di resistenza equivalente in serie e un coefficiente di accoppiamento elettromeccanico 3-4 volte superiore al quarzo.
Proprietà principali:
| Gruppo di punti | 32 |
| Gruppo aereo | P32Io... |
| resistenza specifica | 4.0×1012Ω/cm-1 |
| Spessore | 0.13-0.5 mm |
| Diametro | 50 mm |
| Distanze | 90-100 mm |
| Punto di fusione | 1470°C |
| Densità | 50,67 g/cm3 |
| Durezza di Mohs | 5.5 |
| Coefficiente di espansione termica | aa=16×10-6/K, ac=4×10-6/K |
| Limita di danno fotografico | 670MV/cm2 |
| Parametri delle celle | a=b=0,8162nm,c=0,5087nm |
| Costante dielettrica | ε11 = 18.27 |
| ε33 = 55.26 | |
| Coefficienti elettro-ottici | Γ11=2,3×10-12m/V |
| Γ33=1,8×10-12m/V | |
| Costante di deformazione piezoelettrica | d11 = 6.3 |
| (10-12) C/N | d14 = 5.4 |
| Velocità di fase, m/s | 2750️2850 |
| Coefficiente di accoppiamento elettromeccanico, K[ %] | 0.28️0.46 |
| Solubilità | Nessuna |
| Coefficiente di espansione termica | α11 = 5,15 x 10-6K-1 |
|
α33 = 3,65 × 10-6K-1 |
Caratteristiche:
Limite di danno elevato
Buona rotazione ottica
Riesce a sopportare variazioni di temperatura elevate e basse
Proprietà fisiche e chimiche stabili
Coefficiente di accoppiamento elettromeccanico elevato (3 volte quello del quarzo)
Basse resistenze equivalenti in serie
Applicazioni:
di una lunghezza di 20 mm o più ma non superiore a 50 mm
Dispositivo SAW
Dispositivo BAW
Sensore
Laser ad alta potenza ad alta frequenza di ripetizione
Laser ad alta e bassa variazione di temperatura
Documento:
LGS Cryatal.pdf
Video
Video
Video
|
|
| Marchio: | Crystro |
| Numero di modello: | CR210519-01 |
| MOQ: | 1pc |
| prezzo: | Negoziabile |
| Dettagli dell' imballaggio: | Scatola pulita trasparente |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

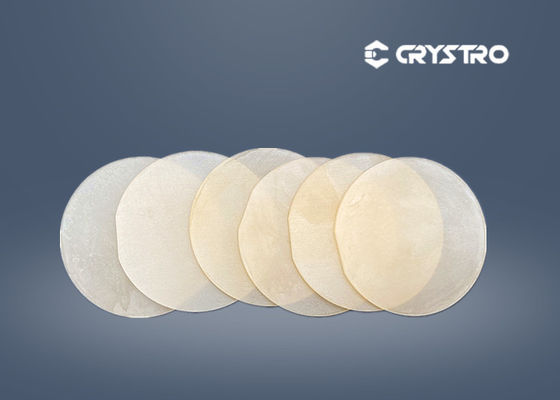

Dia 2 pollici Spessore 0,5 mm Langasite Single Crystal LGS Substrato
