| Marchio: | Crystro |
| Numero di modello: | CR210219-1 |
| MOQ: | 1pc |
| prezzo: | USD 20~200/pc |
| Tempo di consegna: | 3-5 settimane |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

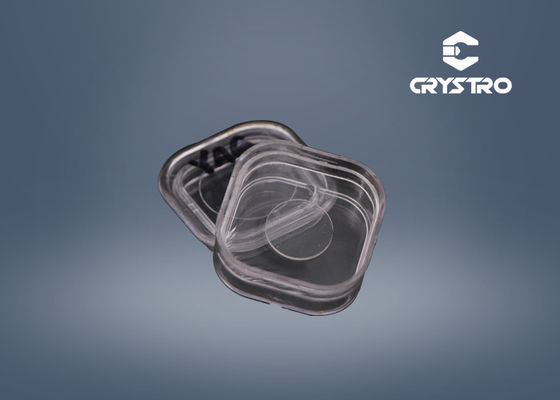

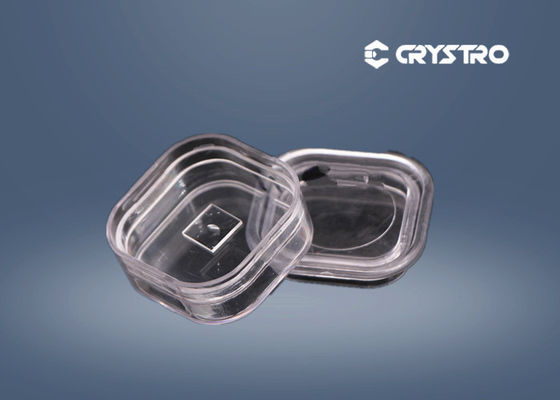

LiNiobato di tio (LiNbO3) Wafer di cristallo di substrato
Il cristallo LiNbO3 (niobato di litio, LN) èun cristallo uniaxiale negativo e uno dei materiali ottici più accuratamente caratterizzati.
Con il suoelevati coefficienti elettro-ottici, ampia finestra di trasparenza ottica e disponibilità di cristalli di alta qualità ottica,Il cristallo LN (niobato di litio) è spesso il materiale scelto per la modulazione ottica e il Q-switch a lunghezze d'onda infrarosse e infrarosse vicinePer i modulatori elettro-ottici (EOM) il cristallo può essere tagliato in zcon bi-rifrazione residua zero lungo la direzione di propagazione della luce o taglio a X con bi-rifrazione residua diversa da zero e il massimale coefficiente elettro-ottico effettivo.Per l'interruttore Q, il cristallo è in genere tagliato in z con zero birefringenza residua e viene applicato un campo elettrico trasversale alla direzione di propagazione della luce.L'anello piezoelettrico in LN è uno svantaggio ad alta frequenza di ripetizione, ma può essere superato in una certa misura con adeguati disegni piezoelettricamente smorzati.
Proprietà di base del LiNbO3
| Struttura cristallina | Trigonale, gruppo spaziale R3c, gruppo punto 3m |
| Punto di fusione | 1253°C |
| Durezza di Mohs | 5 |
| Densità | 40,64 g/cm3 |
| Delicescenza | Nessuna |
| Omogeneità ottica | ~ 5x10- 5/cm |
| Intervallo di trasparenza | 420-5200 nm |
| Coefficiente di assorbimento | ~0,1%/cm @1064nm |
| Indici di rifrazione a 1064 nm | ne=2.146, no= 2,220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no= 2,286@632,8 nm |
| Coefficienti di espansione termica (a 25°C) | //a,2.0x10-6/K/a,2.2x10-6/K |
| Coefficienti di conduttività termica | 38 W/m/K a 25°C |
| Coefficienti ottici termici | no/dT=-0,874 x 10-6/K a 1,4 μm dne/dT=39.073 x 10-6/K a 1,4 μm |
| Le equazioni di Sellmeier (λ in μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Specificità tipiche:
| Specificità | Fabbricazione | Wafer | ||
| Diametro | Φ3' | Φ4' | Φ3' | Φ4' |
| Lunghezza o spessore (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Orientazione | 127.86°Y,64°Y,135°Y,X,Y,Z e altri tagli | |||
| Riferimento.Orientazione piana | X,Y | |||
| Ref.Lungozza piana | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| lucidatura frontale | / | Specchio lucidato 5-15 Å | ||
| Lappatura posteriore laterale | / | 0.3-1.0 μm | ||
| Piattazza (μm) | / | ≤ 15 | ||
| Arco (μm) | / | ≤ 25 | ||
Crystro può offrire altre dimensioni e specifiche di wafer su richiesta.
Applicazioni:
LiNbO3Il cristallo è ampiamente utilizzato come raddoppiatore di frequenza per lunghezze d'onda > 1μm e oscillatori parametrici ottici (OPO) pompati a 1064 nm nonché dispositivi quasi-fase-matched (QPM).A causa dei suoi elevati coefficienti elettro-ottici (E-O) e acustico-ottici (A-O), LiNbO3Il cristallo è il materiale più utilizzato per le celle di Pockel, gli interruttori Q e i modulatori di fase, il substrato della guida d'onda e i wafer per onde acustiche di superficie (SAW), ecc.
Crystro offre:
LiNbO3 cunee utilizzate per isolatori e circolatori in fibra ottica.
Fornitura affidabile
Controllo della qualità rigoroso
Supporto tecnico
Prezzi molto competitivi
Video
Video
Video
|
|
