| Marchio: | Crystro |
| Numero di modello: | CR210.205-1 |
| MOQ: | 1pc |
| prezzo: | USD 20~200/pc |
| Tempo di consegna: | 4-5 settimane |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

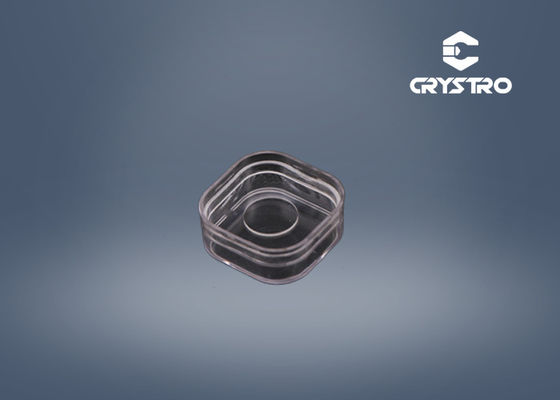

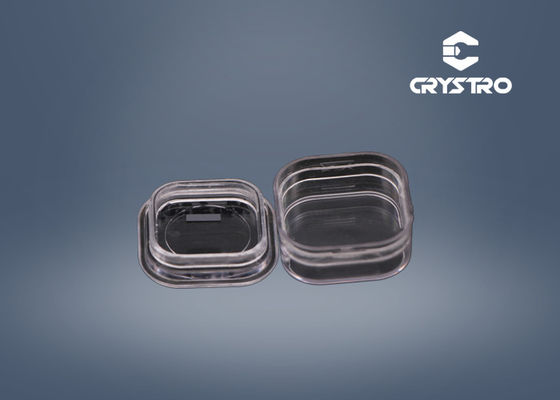

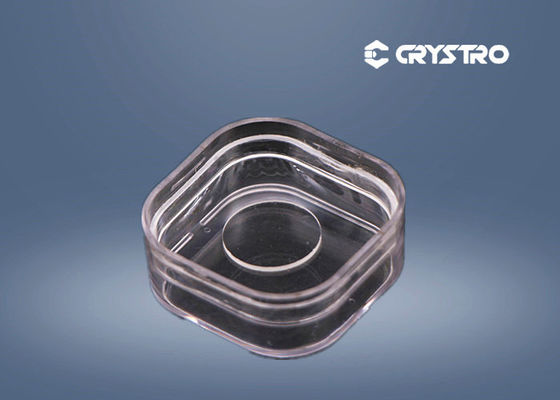

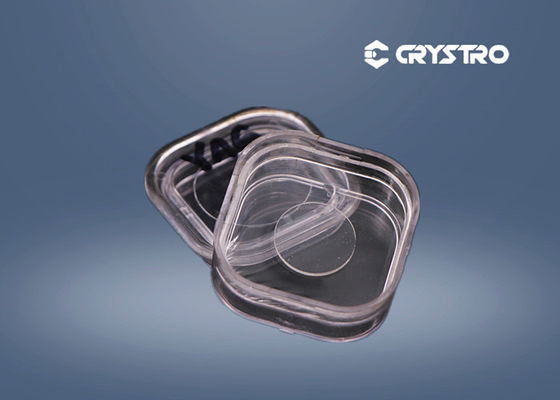

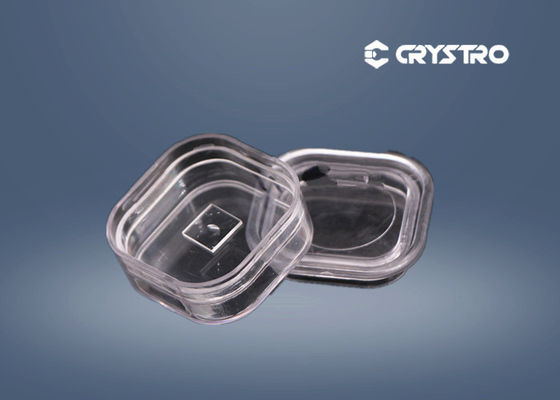

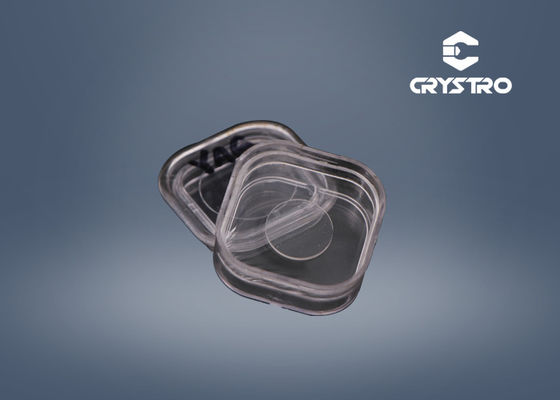

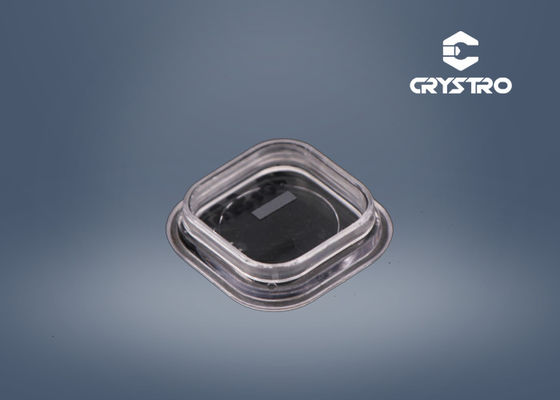

Niobato di litio - Materiale cristallino LiNbO3
LiNbO3Il cristallo combina basso costo, buone proprietà meccaniche e fisiche nonché elevata omogeneità ottica.3i cunei sono stati ampiamente utilizzati negli isolatori di fibre e nei circolatori.
Il cristallo LiNbO3 (niobato di litio, LN) èun cristallo uniaxiale negativo e uno dei materiali ottici più accuratamente caratterizzati.Con la sua ampia gamma di trasparenza nell'infrarosso visibile e medio e l'eccellente stabilità chimica e meccanica, il cristallo LN può essere utilizzato come materiale bifrengente per applicazioni nell'infrarosso.
Con il suoelevati coefficienti elettro-ottici, ampia finestra di trasparenza ottica e disponibilità di cristalli di alta qualità ottica,Il cristallo LN (niobato di litio) è spesso il materiale scelto per la modulazione ottica e il Q-switch a lunghezze d'onda infrarosse e infrarosse vicinePer i modulatori elettro-ottici (EOM) il cristallo può essere tagliato in zcon bi-rifrazione residua zero lungo la direzione di propagazione della luce o taglio a X con bi-rifrazione residua diversa da zero e il massimale coefficiente elettro-ottico effettivo.Per l'interruttore Q, il cristallo è in genere tagliato in z con zero birefringenza residua e viene applicato un campo elettrico trasversale alla direzione di propagazione della luce.L'anello piezoelettrico in LN è uno svantaggio ad alta frequenza di ripetizione, ma può essere superato in una certa misura con adeguati disegni piezoelettricamente smorzati.
Sono disponibili sia cristalli LN puri sia cristalli LN dopati con MgO (MgO:LN) con rivestimento in oro sulle facce laterali degli elettrodi
Crystro offre:
Proprietà di base del LiNbO3
| Struttura cristallina | Trigonale, gruppo spaziale R3c, gruppo punto 3m |
| Punto di fusione | 1253°C |
| Durezza di Mohs | 5 |
| Densità | 40,64 g/cm3 |
| Delicescenza | Nessuna |
| Omogeneità ottica | ~ 5x10- 5/cm |
| Intervallo di trasparenza | 420-5200 nm |
| Coefficiente di assorbimento | ~0,1%/cm @1064nm |
| Indici di rifrazione a 1064 nm | ne=2.146, no= 2,220@1300nm ne=2.156, no=2,232@1064nm ne=2.203, no= 2,286@632,8 nm |
| Coefficienti di espansione termica (a 25°C) | //a,2.0x10-6/K/a,2.2x10-6/K |
| Coefficienti di conduttività termica | 38 W/m/K a 25°C |
| Coefficienti ottici termici | no/dT=-0,874 x 10-6/K a 1,4 μm dne/dT=39.073 x 10-6/K a 1,4 μm |
| Le equazioni di Sellmeier (λ in μm) | no2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2ne2= 4,5820+0,099169/(λ2-0.04443) -0.02195λ2 |
Specifiche di LiNbO3cunei
| Apertura | 10,0 x 1,0 mm2a 4 x 4 mm2 |
| Tolleranza delle dimensioni | ± 0,05 mm |
| Tolleranza dell'angolo di cuneo | ± 0,1° |
| Orientazione dell'asse ottico | ± 0,5° |
| Piatto | λ/4 @ 632,8 nm |
| Qualità della superficie | 20-10 |
| Rivestimento AR | R<0,2% @1550nm±40nm |
| Dimensione standard | 1.25mmx1.25mmx0.5mm con cuneo di 13o o 15o, phi=22.5o |
Nota:Altre dimensioni e rivestimenti sono disponibili su richiesta.
Proprietà ottiche non lineari:
| Coefficienti NLO | d33= 34,4 pm/V d31= d15= 5,95 pm/V d22= 3,07 pm/V |
|
| Coefficienti effettivi delle ONL | dEff= 5,7 pm/V per una frequenza che raddoppia 1300 nm; dEff= 5,3 pm/V per OPO pompata a 1064 nm; dEff= 17,6 pm/V per la struttura quasi-fase. |
|
| Coefficienti elettro-ottici | GT33= 32 pm/V, γs33= 31 pm/V, GT31= 10 pm/V, γs31= 8,6 pm/V, GT22= 6,8 pm/V, γs22= 3,4 pm/V, |
|
| Limita di danno da fotorefrazione | 50 MW/cm2(10 ns, 1064 nm) | |
| Limite di danno superficiale | 300 MW/cm2(10 ns, 1064 nm) |
|
Specifiche dei componenti LN EO:
| Distorsione del fronte d'onda: | Minore di λ/8 @ 633 nm |
| Tolleranza di dimensione: | (W+/-0,1 mm) x (H+/-0,1 mm) x (L+0,5/-0,1 mm) |
| Apertura libera: | > 90% area centrale |
| Piattazza: | λ/8 @ 633 nm |
| Qualità della superficie: | Scratch/Dig 10/5 per MIL-O-13830A |
| Parallelismo: | più di 20 secondi di arco |
| Perpendicolarità | 5 minuti di arco |
| Tolleranza angolare: | Δθ < 0.5o, Δφ < 0.5o |
LiNbO3è ampiamente utilizzato anche come modulatore elettro-ottico e come interruttore O per laser Nd: YAG, Nd: YLF e Ti: Sapphire, nonché come modulatore per fibra ottica.La tabella seguente elenca le specifiche di un LiNbO tipico3La luce si propaga nell'asse z. I coefficienti elettro-ottici di LiNbO3sono: r33= 32 pm/V, r31= 10 pm/V, r22= 6,8 pm/V a bassa frequenza e r33= 31 pm/V, r31= 8,6 pm/V, r22= 3,4 pm/V ad alta frequenza elettrica.π=λd/no3Γc1, γc= ((ne/no)3Γ33-γ13.
LiNbO3Specificativi dell'interruttore Q
| Dimensione | 9 x 9 x 25 mm3o 4 x 4 x 15 mm3 |
| Altre dimensioni sono disponibili su richiesta | |
| Tolleranza di dimensioni | Asse Z: ± 0,2 mm |
| L'asse X e l'asse Y: ± 0,1 mm | |
| Chanfer | inferiore a 0,5 mm a |
| Accuratezza dell'orientamento | Asse Z: < ±5′,asse X e asse Y: < ±10′ |
| Parallelismo | < 20′′ |
| Finisci. | 10/5 graffio/scavo |
| Piatto | λ/8 a 633 nm |
| Rivestimento AR | R<0,2% @1064nm |
| Elettrodi | D'oro/cromo rivestito su facce X |
| Distorsione del fronte d'onda | < λ/4 @633nm |
| Rapporto di estinzione | > 400:1 @633nm, φ raggio di 6 mm |
LiNbO3è anche un buon cristallo acustico-ottico e viene utilizzato per wafer di onde acustiche di superficie (SAW) e modulatori A-O. Crystro fornisce LiNbO di grado acustico (SAW)3cristalli in wafer, sfere tagliate, componenti finiti ed elementi fabbricati su misura.
Proprietà tipiche di SAW
| Tipo di taglio | Velocità SAW Vs(m/s) | Fattore di accoppiamento elettromeccanico K2s(%) | Coefficiente di temperatura della velocità TCV (10-6/°C) | Coefficiente di temperatura del TCD di ritardo (10-6/°C) |
| 1270,86 ° Y-X | 3970 | 5.5 | - 60 | 78 |
| Y-X | 3485 | 4.3 | - 85 anni | 95 |

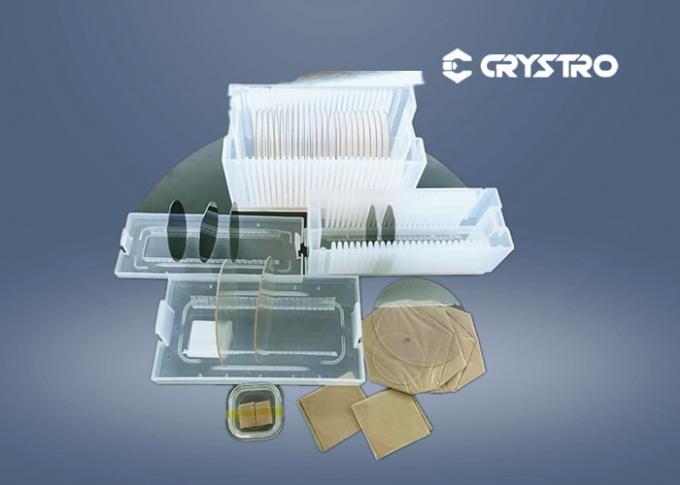

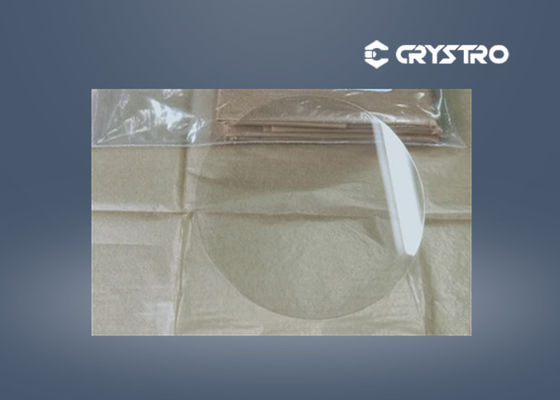

Specificità tipiche
| Specificità | Fabbricazione | Wafer | ||
| Diametro | Φ3' | Φ4' | Φ3' | Φ4' |
| Lunghezza o spessore (mm) | ≤ 100 | ≤ 50 | 0.35-0.5 | |
| Orientazione | 127.86°Y,64°Y,135°Y,X,Y,Z e altri tagli | |||
| Riferimento.Orientazione piana | X,Y | |||
| Ref.Lungozza piana | 22 ± 2 mm | 32 ± 2 mm | 22 ± 2 mm | 32 ± 2 mm |
| lucidatura frontale | / | Specchio lucidato 5-15 Å | ||
| Lappatura posteriore laterale | / | 0.3-1.0 μm | ||
| Piattazza (μm) | / | ≤ 15 | ||
| Arco (μm) | / | ≤ 25 | ||
Crystro può offrire altre dimensioni e specifiche di wafer su richiesta.
| Struttura cristallina | Trigonale, gruppo spaziale R3C, gruppo punto 3m |
| Parametri delle celle | a=5,148 Å, c=13,863 Å |
| Punto di fusione | 1253oC |
| Temperatura di Curie | 1140oC |
| Durezza di Mohs | 5 |
| Densità: | 40,64 g/cm3 |
| Delicescenza | Nessuna |
| Omogeneità ottica | ~ 5x10- 5/cm |
| Intervallo di trasparenza | 420 -- 5200 nm |
| Coefficiente di assorbimento | ~ 0,1%/cm @ 1064 nm |
| Indici di rifrazione a 1064 nm (Puro LN) |
ne= 2.146, no = 2,220 @ 1300 nm ne = 2.156, no = 2,232 @ 1064 nm ne = 2.203, no = 2,286 @ 632,8 nm |
| Coefficiente di espansione termica (@ 25oC) |
//a, 2.0x10-6/K |
| //c, 16,7x10-6/K | |
| Coefficiente di conduttività termica: | 38 W/m/K a 250oC |
| Coefficiente ottico termico | dno/dT=-0,874x10-6/K a 1,4 μm dne/dT=39.073x10-6/K a 1,4 μm |
| Le equazioni di Sellmeier (LN pura) (λ in μm) |
- No, no.2= 4,9048+0,11768/(λ2-0.04750) -0.027169λ2 non2= 4,5820+0,099169/(λ2-0.04443) -0.021950λ2 |
MgO dopato LiNbO3(MgO:LN) ha proprietà ottiche lineari simili a quelle del puro LiNbO3, ma la soglia di danno fotorefrattivo è molto superiore.
