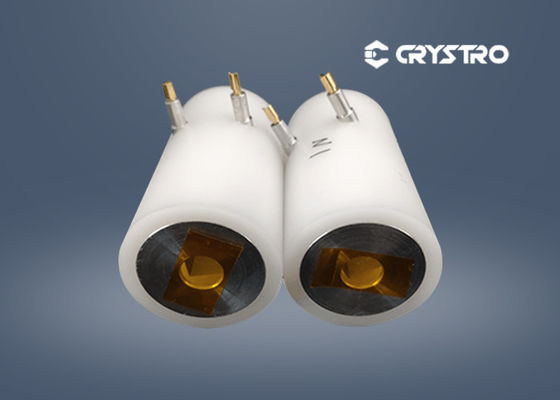

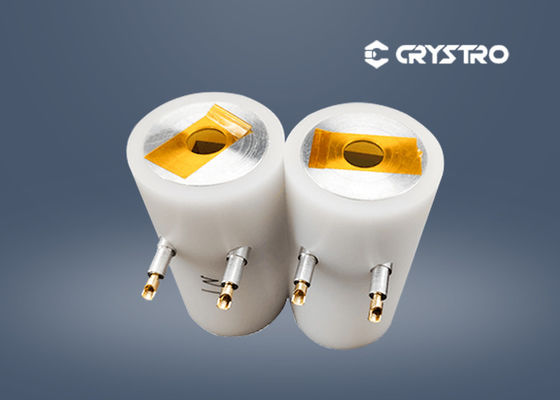

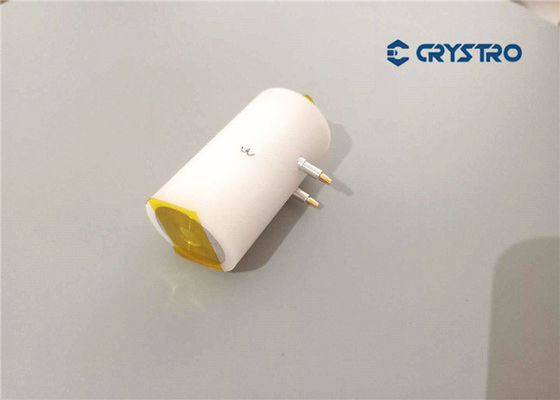

Cella Pockels a interruttore Q elettro-ottico (EO) della serie LGS

Un nuovo tipo diInterruttore EO Qè progettato utilizzando unLa₃- Si '.₅SiQ₁₄(LGS)Crystal.LGSil cristallo è un tipo di materiale NLO otticamente attivo con soglia di danno molto elevata (circa 9 volte quella del LN), eccellente coefficiente E-O, stabilità ad alta temperatura (meglio del quarzo),l'interruttore Q si basa sul fatto che l'angolo di rotazione totale del piano di polarizzazione è pari a zero, mentre l'onda polarizzata si propaga attraverso la cella di Pockels avanti e indietro, con la rotazione del piano di polarizzazione e l'effetto elettro-ottico simultaneamente esistenti,quindi è ampiamente utilizzato in componenti E-O come modulatore E-O, Q-switch, ecc.

L'interruttore Q elettro-ottico LGS passa la luce lungo la direzione Z del cristallo e applica un campo elettrico lungo la direzione X,che può sfruttare appieno l'effetto elettro-ottico laterale del cristallo per realizzare la funzione Q-switch del cristallo LGSL'interruttore Q elettro-ottico prodotto da LGS è in realtà un nuovo tipo di interruttore Q elettro-ottico a rotazione.

Proprietà di base:

Caratteristiche:

• Q-switch basato su LGS (cellula Pockels);
• b. "tecnologia" per l'elaborazione di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie" per la "produzione", la "produzione" o la "produzione" di "tecnologie".
• Distorsione del fronte d'onda trasmessa: < l/4;
• Limite di danno: > 900MW/cm²(@1064nm, 10ns, tipico, non garantito);
• L'LGS disponibile per i sistemi a media potenza è parzialmenteDKDP- eLiNbO₃interruttori di serie Q.
