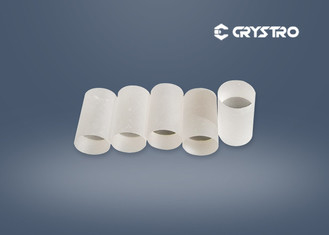

Cristalli a magneto ottico di alto isolamento TGG per il polarizzatore di Faraday

Cristalli a magneto ottico di alto isolamento TGG per il polarizzatore di Faraday

Marchio:	Crystro
Numero di modello:	JCR200615-05
MOQ:	1pc
Tempo di consegna:	3-4 settimane
Condizioni di pagamento:	T/T, Western Union, MoneyGram, PayPal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

SGS/ROHS/REACH

Materiale:

Cristallo di TGG

Diametro:

100 mm

Tolleranza del diametro:

+0/-0.05mm

Tolleranza di lunghezza:

+/-0.2mm

Alto isolamento:

fino a 40dB

Qualità della superficie:

10/5 polacco

Rivestimento dell'AR:

R<0.2%

Wave Front Distortion:

Imballaggi particolari:

Scatola pulita trasparente

Capacità di alimentazione:

10000 pezzi a settimana

Evidenziare:

cristalli di 100mm TGG

Alti cristalli del magnete TGG di isolamento

Gallio Garnet Single Crystals del terbio

Descrizione del prodotto

Polarizzatore di Faraday ad alta isolamento Magneto Ottico TGG singoli cristalli

Descrizione:

Il granato di terbio gallio (Tb3Ga5O12, TGG) è una categoria cruciale di materiali magneto-ottici per l'uso nelle regioni spettrali dell'infrarosso visibile e vicino (((400-470nm e 500-1500nm)).Il cristallo TGG possiede una grande costante di Verdet (35 RadT−1m−1 a 1064 nm), elevata conduttività termica (7,4 Wm−1K−1), basse perdite ottiche (< 0,1%/cm2) e elevata soglia di danno laser (> 1 GW/cm2).è un attraente cristallo a rotazione di Faraday adatto per la costruzione di isolatori magneto-ottici, interruttori magneto-ottici, modulatori magneto-ottici e così via, ampiamente utilizzati in YAG, zaffiro ti-dopato e altre amplificazioni a più stadi, tipo anello, laser di iniezione di semi

Caratteristiche:

Grandi costanti di Verdet (tipicamente 35 dB, fino a 40 dB)
Basse perdite ottiche (< 0,1%/cm)
Alta conducibilità termica (7,4 W m-1K-1).
Alte soglie di danno laser (> 1GW/cm2).
La conduttività termica è di un ordine di grandezza superiore a quella del vetro tipico.
Le perdite ottiche sono inferiori per TGG rispetto ai vetri dopati con Tb

Applicazioni:

a. di una lunghezza di 20 mm o più;
Isolatore ottico.
Sensore magnetico

Proprietà principali:

Formula chimica	TBC₃- Si '.₅O₁₂
Parametro lattico	a=12,355Å
Metodo di crescita	Czochralski
Densità	70,13 g/cm³
Durezza di Mohs	8.0
Punto di fusione	1725°C
Indice di rifrazione	1.954 a 1064 nm

CRYSTRO fornisce cristalli TGG con:

Orientazione	[111] entro ±15 arc min
Distorsione del fronte d'onda	< 1/8 onda
Rapporto di estinzione	> 35 dB
Tolleranza di diametro	+0,00 mm/-0,05 mm
Tolleranza di lunghezza	+0,2 mm/-0,2 mm
Campione	0.10mm@45o
Piatto	< 1/10 onda a 633 nm
Parallelismo	< 30 secondi di arco
Perpendicolarità	< 5 arc min
Qualità della superficie	10/5 Scratch/Dig
Rivestimento AR	< 0,2%
Grandi dimensioni dei cristalli	20,0-76 mm di diametro
