Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | TGG | Diametro: | 2.8mm/5mm/2.3mm |
---|---|---|---|
Tolleranza del diametro: | +0/-0.05mm | Tolleranza di lunghezza: | +/-0.2mm |
Rapporto di estinzione: | fino a 40dB | Qualità di superficie: | 10-5 |
Rivestimento dell'AR: | <0> | Wave Front Distortion: | <1> |
Evidenziare: | Materiali a magneto ottico di TGG,TGG Crystal Rod,Materiali a magneto ottico su misura |

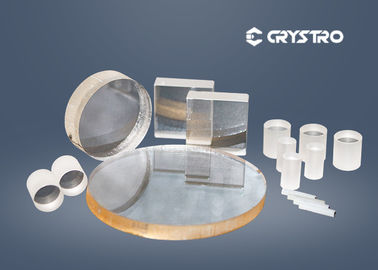

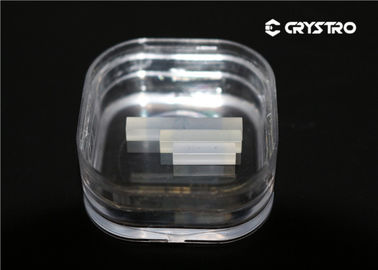

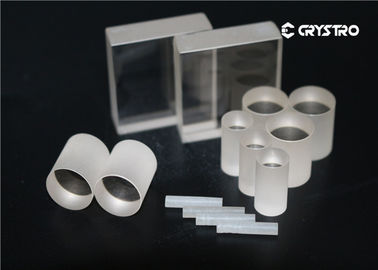

TGG su misura Rod a cristallo per il diametro 2.5mm del diametro 5mm del diametro 2.8mm dei dispositivi dell'isolatore
Descrizione:
Il granato del gallio del terbio (Tb3Ga5O12, TGG) è una categoria cruciale di materiali a magneto ottico per uso nelle regioni spettrali visibili e vicine all'infrarosso ((400-470nm e 500-1500nm)). Il cristallo di TGG possiede una grande costante di Verdet (35 RadT−1m−1 a 1064 nanometro), l'alta conducibilità termica (7,4 Wm−1K−1), perdite ottiche basse (< 0=""> 1 GW/cm2). Di conseguenza, è un adatto di cristallo Faraday-girante attraente a costruire gli isolatori a magneto ottico, commutatori a magneto ottico, modulatori ecc, ampiamente usati a magneto ottico in YAG, in zaffiro Ti-verniciato e nell'altra amplificazione a più stadi, il tipo dell'anello, laser a iniezione del seme
Caratteristiche:
Applicazioni:
Rotatore di Faraday;
Sensore magnetico
Proprietà principali:
Formula chimica | TB3GA5O12 |
Parametro di Lattic | a=12.355Å |
Metodo di crescita | Czochralski |
Densità | 7.13g/cm3 |
Durezza di Mohs | 8,0 |
Punto di fusione | 1725℃ |
Indice di rifrazione | 1,954 a 1064nm |
Cristallo del rifornimento TGG di CRYSTRO con:
Orientamento | [111] entro il min dell'arco ±15 |
Distorsione del fronte di onda | <1> |
Rapporto di estinzione | >35dB |
Tolleranza del diametro | +0.00mm/-0.05mm |
Tolleranza di lunghezza | +0.2mm/-0.2mm |
Smusso | º di 0.10mm@45 |
Planarità | <1> |
Parallelismo | < 30="" arc="" Seconds=""> |
Perpendicularity | < 5="" arc="" min=""> |
Qualità di superficie | 10/5 graffio/di vangata |
Rivestimento dell'AR | <0> |
Grandi dimensioni dei cristalli | 2,0--76 millimetri di diametro |
