Dispositivi isolanti Dia 100mm TGG Magneto cristalli ottici

Dispositivi isolanti Dia 100mm TGG Magneto cristalli ottici

Marchio:	Crystro
Numero di modello:	JCR200608-06
MOQ:	1pc
Tempo di consegna:	3-4 settimane
Condizioni di pagamento:	T/T, Western Union, MoneyGram, PayPal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

SGS/ROHS

Materiale:

Diametro:

100 mm

Tolleranza del diametro:

+0/-0.05mm

Tolleranza di lunghezza:

+/-0.2mm

Rapporto di estinzione:

fino a 40dB

Qualità della superficie:

Rivestimento dell'AR:

Wave Front Distortion:

Imballaggi particolari:

Scatola pulita trasparente

Capacità di alimentazione:

10000 pezzi a settimana

Evidenziare:

granato del gallio del gadolinio

substrato del ggg

Dia 100 mm Magneto cristalli ottici

Descrizione del prodotto

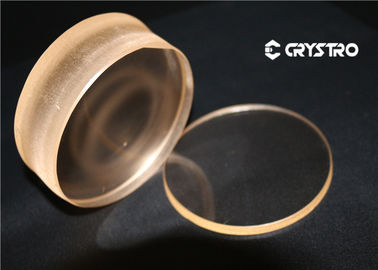

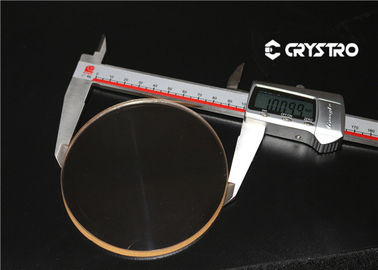

Dia 100mm TGG cristallo per dispositivi di rotazione e isolamento di Faraday

Descrizione:

Il granato di terbio gallio (Tb3Ga5O12, TGG) è una categoria cruciale di materiali magneto-ottici per l'uso nelle regioni spettrali dell'infrarosso visibile e vicino (((400-470nm e 500-1500nm)).Il cristallo TGG possiede una grande costante di Verdet (35 RadT−1m−1 a 1064 nm), elevata conduttività termica (7,4 Wm−1K−1), basse perdite ottiche (< 0,1%/cm2) e elevata soglia di danno laser (> 1 GW/cm2).è un attraente cristallo a rotazione di Faraday adatto per la costruzione di isolatori magneto-ottici, interruttori magneto-ottici, modulatori magneto-ottici e così via, ampiamente utilizzati in YAG, zaffiro ti-dopato e altre amplificazioni a più stadi, tipo anello, laser di iniezione di semi

Caratteristiche:

Grandi costanti di Verdet (tipicamente 35 dB, fino a 40 dB)
Basse perdite ottiche (< 0,1%/cm)
Alta conducibilità termica (7,4 W m-1K-1).
Alte soglie di danno laser (> 1GW/cm2).
TGG ha il doppio della costante di Verdet di un vetro dopato con terbio.
La conduttività termica è di un ordine di grandezza superiore a quella del vetro tipico.
Le perdite ottiche sono inferiori per TGG rispetto ai vetri dopati con Tb

Applicazioni:

a. di una lunghezza di 20 mm o più;
Isolatore ottico.
Sensore magnetico

Proprietà principali:

Formula chimica	TBC₃- Si '.₅O₁₂
Parametro lattico	a=12,355Å
Metodo di crescita	Czochralski
Densità	70,13 g/cm³
Durezza di Mohs	8.0
Punto di fusione	1725°C
Indice di rifrazione	1.954 a 1064 nm

CRYSTRO fornisce cristalli TGG con:

Orientazione	[111] entro ±15 arc min
Distorsione del fronte d'onda	< 1/8 onda
Rapporto di estinzione	> 35 dB
Tolleranza di diametro	+0,00 mm/-0,05 mm
Tolleranza di lunghezza	+0,2 mm/-0,2 mm
Campione	0.10mm@45o
Piatto	< 1/10 onda a 633 nm
Parallelismo	< 30 secondi di arco
Perpendicolarità	< 5 arc min
Qualità della superficie	10/5 Scratch/Dig
Rivestimento AR	< 0,2%
Grandi dimensioni dei cristalli	20,0-76 mm di diametro
