Marchio: | Crystro |
Numero di modello: | JCR200608-02 |
MOQ: | 1pc |
Tempo di consegna: | 3-4 settimane |
Condizioni di pagamento: | T/T, Western Union, MoneyGram, PayPal |

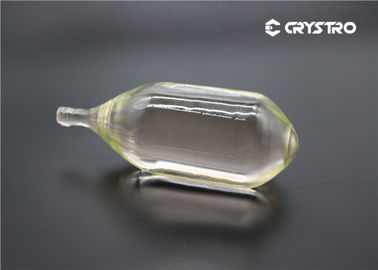

Cristali TSAG per isolatore di Faraday a basso assorbimento rispetto ai cristalli TGG
Descrizione:
Il cristallo di Faraday TSAG è un cristallo magneto-ottico ideale, che viene utilizzato principalmente nella gamma di lunghezza d'onda di 400-1600 nanometri, vale a dire le bande visibili e infrarosse.Il TSAG è un cristallo indispensabile per la prossima generazione di laser ad alta potenza grazie ai suoi vantaggi di elevata costanteIn confronto al TGG, la costante di Verdet a 1064 nm del TSAG è superiore del 20% e l'assorbimento è inferiore del 30%.sono state studiate le proprietà ottiche e di scintillazione del cristallo TSAG (Tb3Sc2Al3O12), e le capacità di essere utilizzate come schermo scintillatore sono state dimostrate.
Caratteristiche:
Costante di Verdet grande ((48 radT-1m-1 a 1064 nm), circa il 20% superiore a quella di TGG;
Basso assorbimento (< 3000 ppm/cm a 1064 nm),circa il 30% inferiore a quello del TGG
ad alta potenza;
"Fabbricazione in cui il prodotto non è in grado di produrre o di utilizzare prodotti o servizi specifici per la fabbricazione o il commercio di tali prodotti o servizi".
Rendere il isolante piccolo.
Applicazioni:
Isolatore di Faraday basato su cristallo TSAG per laser ad alta potenza
In this study a Faraday isolator based on a new magneto-active medium - TSAG crystal - providing an isolation ratio of more than 30 dB at laser power up to 500 W has been constructed for the first time. Measurements and estimations demonstrate that with the expected reduction in the absorption coefficient of grown crystals and the use of optimal orientation of crystallographic axes it would be possible to construct a traditional FI for a laser power of more than 1 kilowatt.
Applicazioni di imaging:Proprietà di scintillazione del cristallo TSAG per applicazioni di imaging
Sono state studiate le proprietà ottiche e di scintillazione del cristallo TSAG (Tb3Sc2Al3O12) e sono state dimostrate le sue capacità di utilizzo come schermo di scintillazione.alcune linee di emissione dovute a transizioni Tb3+ 4f-4f sono apparse da 500 a 700 nmQuando irradiati dai raggi X, questi cristalli hanno mostrato un'intensa scintillazione.e le lunghezze d'onda delle emissioni erano le stesse di quelle degli spettri PLI tempi di decadimento da scintillazione del TSAG sono stati rispettivamente di 678 μs.
Proprietà principali:
Intervallo di trasmissione (in vrazza/non rivestito) | 400-1600 nm |
Struttura cristallina | Cubico, gruppo spaziale Ia3d |
Formula chimica | Tb3Sc2Al3O12 |
Parametro reticolare | a=12,3Å |
Metodo di crescita | Czochralski |
Densità | 50,91 g/cm3 |
Punto di fusione | 1970°C±10°C |
CRYSTRO fornisce cristalli TGG con:
Orientazione | ± 15′ |
Distorsione del fronte d'onda | < λ/8 |
Rapporto di estinzione | > 30 dB |
Tolleranza di diametro | +/- 0,05 mm |
Tolleranza di lunghezza | +/- 0,1 mm |
Campione | 0.1 mm @ 45° |
Piatto | < λ/10 a 633 nm |
Parallelismo | 3′ |
Perpendicolarità | < 5′ |
Qualità della superficie | 10/5 |
Rivestimento AR | < 0,3% @ 1064 nm |
![]() |
Marchio: | Crystro |
Numero di modello: | JCR200608-02 |
MOQ: | 1pc |

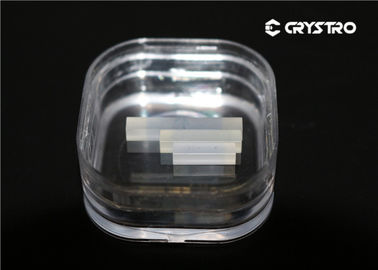

Dettagli dell' imballaggio: | Scatola pulita trasparente |
