Dettagli:
Termini di pagamento e spedizione:
|
| Diametro: | fino a 78mm | Lunghezza: | fino a 100mm |
|---|---|---|---|
| Tolleranza del diametro: | +0/-0.05mm | Tolleranza di lunghezza: | +/-0.2mm |
| orientamento: | 111 | Rapporto di estinzione: | >35dB |
| Qualità di superficie: | 10/5 | Rivestimento dell'AR: | <0> |
| Evidenziare: | materiali a magneto ottico,Granato del gallio del gadolinio,Cristallo a magneto ottico di TGG |
||

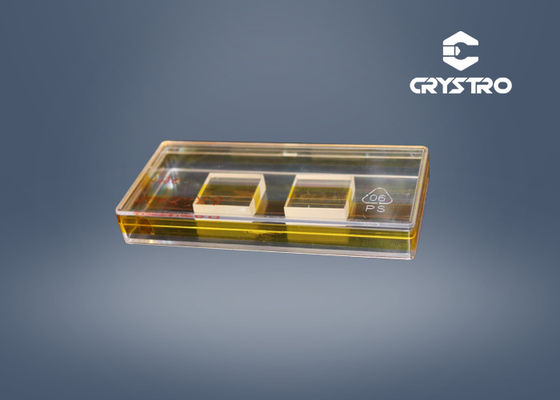

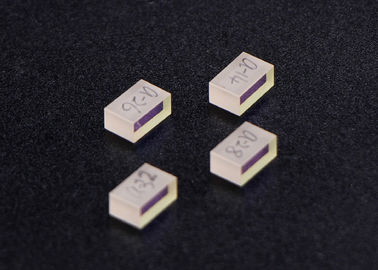

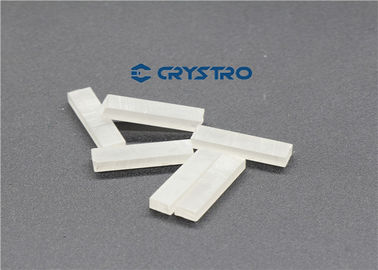

Crystal Terbium Gallium Garnet a magneto ottico (TGG) per i dispositivi ottici dell'isolatore
Il granato del gallio del terbio (TGG) è il giusto materiale di cristallo per i dispositivi di Farady. Il ratator di Farady si compone di una barretta di TGG ha contenuto in uno speciale ha progettato il magnete. La polarizzazione di un raggio luminoso che passa tramite il rotatore fa la rotazione.
L'isolatore ottico è un Faraday il rotatore ha messo fra due polarizzatori adeguatamente stati allineati che permette che un raggio luminoso passi da parte a parte in una direzione soltanto. TGG ha una combinazione di proprietà eccellenti che quali la grande costante di Verdet, la perdita di scarsa visibilità, l'alta conduttanza termica e l'alta soglia di danno leggera che rende un materiale unico per i dispositivi di Faraday particolarmente adatto a laser ed a Ti di YAG: i laser musicali, i laser a anello ed il seme dello zaffiro hanno iniettato i laser.
Il TGG di cristallo a magneto ottico è un materiale ottimale per i dispositivi di Faraday nella gamma da 400nm-1100nm, a parte 470-500nm. Il Faraday che il rotatore consiste di una barretta di TGG ha contenuto dentro uno speciale ha progettato il magnete. Il senso di rotazione della polarizzazione di un raggio luminoso che passa tramite il rotatore dipende soltanto dalla direzione del campo magnetico e non dalla direzione della propagazione del raggio luminoso.
La direzione di rotazione dipende soltanto dalla direzione del campo magnetico e non dalla direzione della propagazione del raggio luminoso. L'isolatore ottico consiste di un insieme del rotatore da 45 gradi fra due polarizzatori adeguatamente allineati che permettono che un raggio luminoso passi da parte a parte in una direzione soltanto. Con una combinazione di proprietà eccellenti, quale la grande costante del verdet, la perdita di scarsa visibilità, l'alta conduttanza termica e l'alta soglia di danno leggera, TGG è il materiale unico per i dispositivi di Farady. È ampiamente usato per i laser ed il Ti di YAG: laser musicali dello zaffiro, laser a anello, ecc.
Caratteristiche:
Applicazioni:
Rotatore di Faraday;
Isolatore ottico.
Proprietà principali:
| Formula chimica | TB3GA5O12 |
| Parametro di Lattic | a=12.355Å |
| Metodo di crescita | Czochralski |
| Densità | 7.13g/cm3 |
| Durezza di Mohs | 8,0 |
| Punto di fusione | 1725℃ |
| Indice di rifrazione | 1,954 a 1064nm |
Rifornimento TGG di CRYSTRO di cristallo con:
| Orientamento | [111] entro il min dell'arco ±15 |
| Wave Front Distortion | <1> |
| Rapporto di estinzione | >35dB |
| Tolleranza del diametro | +0.00mm/-0.05mm |
| Tolleranza di lunghezza | +0.2mm/-0.2mm |
| Smusso | º di 0.10mm@45 |
| Planarità | <1> |
| Parallelismo | < 30="" arc="" Seconds=""> |
| Perpendicularity | < 5="" arc="" min=""> |
| Qualità di superficie | 10/5 graffio/di vangata |
| Rivestimento dell'AR | <0> |
| Grandi dimensioni dei cristalli | 2,0--76 millimetri di diametro |
